초음파 센서

1. SensComp Prototype 초음파 센서 솔루션



         저희는 SensComp 사의 Prototype 초음파 센서만을 소개 합니다.

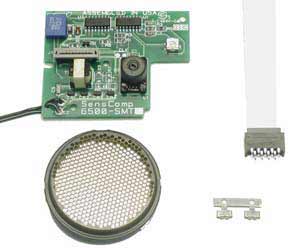

1.1  SensComp 600 Package







SensComp 600 Package 는

SensComp 6500 Ranging모듈,

SensComp 600 트랜스 듀서,

인터페이스 케이블, 애플리케이션 노트 및 사양을 포함하고 있습니다.





  • 15 cm 에서 10 m 까지의 정확한 초음파 탐지  거리
  • 추가 인터페이스 없이 50KHz 초음파 센서 구동
  • 단일 전원 공급 장치에서 작동
  • 외부 사용을 위해 제공되는 정확한 클럭 출력
  • 선택적 에코
  • TTL 호환
  • 다중 측정 기능
  • 통합 초음파 센서 케이블
  • 포텐셔미터에 의한 가변 제어

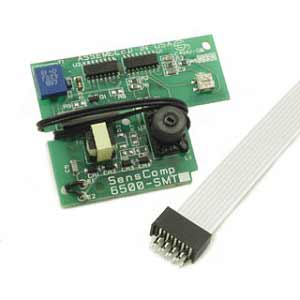

1.1.1 SensComp 6500 Ranging Module



 SensComp 6500 Ranging Module은 모든 SensComp 초음파 센서를 구동 할 수있는 경제적인 소나 거리 센서 모듈입니다. 추가 인터페이스가 없는 초음파 변환기인 이 모듈은 간단한 인터페이스로

0.15 m에서 10m 까지의 거리를 측정합니다.

이것은 이전에 폴라로이드 (Polaroid)에 의해 만들어 졌지만 지금은 SensComp에 의해서 만듭니다.



기술 사양서





1.1.2  SensComp 600 Transducer











SensComp 600 Transducer 는 특별히 공기중 초음파 주파수에 동작하도록 설계되었으며 조립에는 구멍이 뚫린 보호 덮개가 있습니다.



  • 50kHz  초음파 센서
  • -6dB에서 15°의 빔 각도
  • 0.15에서 10m 까지의 범위
  • 우수한 수신 감도
  • 초음파가 공기 중에서 작동하도록 특별히 제작됨

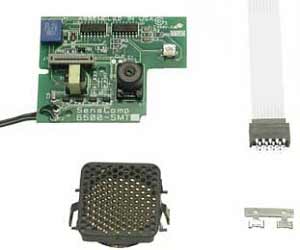

1.2. SensComp 7000 Package







SensComp 7000 Package

6500 Ranging Module,

 SensComp 7000 트랜스 듀서,

인터페이스 케이블, 애플리케이션 노트 및 스펙을 제공합니다.






  • 15 cm 에서 10 m 까지의 정확한 초음파 탐지  거리
  • 추가 인터페이스 없이 50KHz 초음파 센서 구동
  • 단일 전원 공급 장치에서 작동
  • 외부 사용을 위해 제공되는 정확한 클럭 출력
  • 선택적 에코
  • TTL 호환
  • 다중 측정 기능
  • 통합 초음파 센서 케이블
  • 포텐셔 미터에 의한 가변 제어





1.2.1 SensComp 6500 Ranging Module





 SensComp 6500 Ranging Module은 모든 SensComp 초음파 센서를 구동 할수 있는 경제적인 소나 거리 센서 모듈입니다. 추가 인터페이스가 없는 초음파 변환기인 이 모듈은 간단한 인터페이스로 0.15 m에서 10m 까지의 거리를 측정합니다. 이것은 이전에 폴라로이드 (Polaroid)에 의해 만들어 졌지만 지금은 SensComp에 의해서 만듭니다.



기술 사양서





1.2.2 SensComp 7000 Transducer





SensComp 7000 Transducer 는 특히 공기에서의 초음파 작동 주파수에 작동하도록 제작 되었으며.조립품에는 구멍이 뚫린 보호 덮개가 있습니다.



  • 50kHz  초음파 센서
  • -3dB에서 17°의 빔 각도
  • 0.15에서 10m 까지의 범위
  • 우수한 수신 감도
  • 천공된 플라스틱 보호 커버
  • 초음파가 공기 중에서 작동하도록 특별히 제작됨

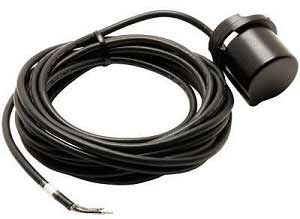

2. Underwater Ultrasonic Transducer(수중 초음파 발신기)



     Model:200LM450





    User broshure:






2.1 기술 사양

  • 제조업체: PROWAVE
  • 모델:  200LM450
  • 중심주파수:  200±10.0Khz
  • 대역폭:  25Khz
  • 전송 음압 레벨 (100cm에서 1Vrms 당  0dB re 1μPa): 160dB min.
  • 수신 감도 (0dB = 1 볼트 / μPa) : -180dB min.
  • 수저 임피던스 (Ohm) : 200
  • 200 커패시턴스:  1Khz ±20% 2000 pF
  • 입력 전원 (펄스 드라이브):  50 Watts
  • 총 광선 각:  -6dB 20°
  • 케이블 길이:  4.5 m
  • 성형 커넥터:  RCA Phono plug 90°
  • 하우징 재질:  플라스틱 수지




2.2 드라이버 칩



   User broshure:



제조업체: PROWAVE

제조업체 부품 번호: PW0268

기술사양:

  • IC, SMD 범위의 소나
  • 온도. 최소 : -40 ° C
  • 온도. 최대 : 85 ° C
  • 핀, 20 개
  • 케이스 스타일 : SSOP-20
  • 전류, 공급 : 11mA
  • 전류, 공급 최대 : 14mA
  • IC 기능 : 초음파 소나 범위
  • 피치, 리드 : 0.635mm
  • SMD : 1
  • 최대 온도 : 150 ° C
  • 온도, 분 : -65 ° C
  • 전압, 공급 DC 최대 : 10V dc
  • 전압, 공급 DC min : 6V dc
  • 온도, 작동 범위 : -40 ° C ~ + 85 °

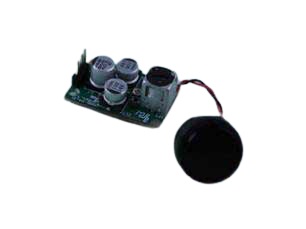

2.3 PW0268을 사용한 Ultrasonic Sonar Ranging Module SRM400

    SRM400은 새롭게 개발 된 Sonar Ranging IC를 활용 한 소나 거리측정 모듈입니다. PW-0268은 우리의 모든 PT 또는 EP 타입 트랜스 듀서에서 작동 할 수 있습니다.



   User broshure:






기술 특성

  • 작동 전압 : 6~10Vdc 단일 소스
  • 작동 주파수 : 250KHz까지 광대역 출력 ... 내장 RC 발진기 매칭 변환기
  • 고 이득 증폭기 : 32 단계 이상의 시간에 따라 변화합니다.
  • 통합 밴드 패스 필터 : 외부 부품 수 감소,
  • 양방향 I / O 핀 : 펄스 전송 및 수신을위한 제어 기능을 간소화 합니다.
  • 조정 가능한 시스템 클럭 : 제어 할 수 있습니다.
  • 보드 크기: 27.9*18 mm (L * W)




기술 사양

작동 전압

DC6 - 10V

동작 전류

<20 mA @ DC10V

진동 주파수

Variable RC oscillator

증폭기 이득

    프리 앰프

14 dB

    2 단 증폭기

30 dB

    시간 제어 32 단계 주 증폭기

35 dB max.

대역 통과 필터

Fc: 38KHz,  Band: 20KHz,  Loss: 1dB

구동 전압 (무부하)

130Vpp, pulse width 0.5ms

양방향 입출력

    입력 신호

오픈 콜렉터 풀 로우

    출력

0.05 * Vcc ~ 0.9 * Vcc 디지털 반향 신호

측정 거리

25 – 150 cm

SRM400은 다음을 포함합니다 :

 1. 모듈 보드

 2. 비대칭 빔 패턴의 400EP14D 밀폐형 변환기. (자세한 내용 참조 : 400EP14D의 사양)

 3. 상세 전기 회로도




3. 제품가격 안내 및 구매

SKU

모델 명

사양

가격(원)

구매

11S

SensComp 600 P SensComp Instrument Package

79,200

구매

12S

SensComp 6500 R

SensComp 6500 Ranging Module

46,200

구매

13S

SensComp 600 T SensComp 600 Transducer

33,000

구매

14S SensComp7000 P SensComp 7000 Package  86,200

구매

15s SensComp 7000 T SensComp 7000 Transducer  40,000

구매

200LM

 200LM450

수중 초음파 발진기

242,000

구매
