USB 2.0 Protocol Analyzer

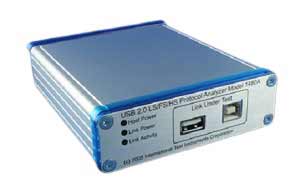

1480A USB 2.0 프로토콜 분석기










  • OTG 디코딩 기능을 갖춘
  • 포켓 크기의 USB 2.0 LS / FS / HS 프로토콜 분석기 모델 1480A.
  • FPGA 기반, 완전히 업그레이드 할 수 있는 디자인.
  • 실시간 데이터 캡처 및 표시. PC 소프트웨어 포함.




 독특한 고급 기능

  • 계층적 프로토콜 트리 뷰는 캡처 된 USB 프로토콜 데이터를 구성하고 형식은 버스상의 실제 USB 프로토콜 항목의 내포화를 정확하게 반영합니다.  이렇게하면 USB 프로토콜에 대한 이해가 아주 쉽게 됩니다. 대부분의 다른 USB 프로토콜 분석기는 기본 블록 유형 디스플레이를 사용하므로  통신되는 복합 데이터의 전반적인 계층 구조를 알기가 어렵습니다.
  • 데이터의 여러 시간 상관보기가 동시에 사용할 수 있으므로  트랜잭션, 패킷 및 버스 레벨 세부 정보를 가장 높은 것에서 가장 낮은 것까지 쉽게 볼 수 있고 추상화 수준을 한눈에 알 수 있습니다. 다른 USB 프로토콜 분석기는  다른 추상화 수준에서 데이터를 보려면 프로토콜 보기를 변경해야 하므로 전반적인 추적 내에서 귀하의 위치에 대한 상황 인식을 상실합니다.
  • 1480A는 모든 버스 이벤트를 디코딩하여 16.67 ns 해상도로 가장 세부적인 디퍼런셜,  D-/D + 버스 상태 까지 표시합니다. 기타 USB 프로토콜 분석기는  당신에게 최저 수준 버스 상태를 보여줄 수있는 기회없이 더 높은 수준의 프로토콜 보기를  보여줍니다.
  • 아주 작게 설계된 외관구조 및 버스 전원 방식은 운송이 편리하고  랩톱으로 편리하게 사용할 수 있습니다 ( 크기:125 x 105 x 35 mm,  무게: 250g).




기술 사양 설명

  • OTG 디코딩 기능을 갖춘 모델 1480A USB 2.0 프로토콜 분석기는 서비스 기술자들를 위해 특별히 설계되었습니다. 대형 USB 분석기를 가져 오는 것이 편리하지 않은 여행을 위해 코트 주머니 나 노트북 가방에 쉽게 넣을 수 있습니다. 물리적인 형식은 매우 작으며 펜이나 컴퓨터 마우스보다 약간 큽니다. 인클로저는 매우 고품질의 알루미늄으로 만들어집니다.
  • 캡처 된 데이터는  PC로 실시간 전송되어 PC 소프트웨어에 의해 분석되고 표시됩니다. USB 분석기는 테스트중인 링크에서 PC 애플리케이션의 트리 뷰 디스플레이로 실시간으로 데이터가 스트리밍 될 때 캡처 된 데이터 크기에 대한 제한이 없습니다. 이를 통해 수백 MB의 데이터를 캡처 할 수 있습니다 (분석 PC의 RAM 크기에만 제한됨).
  •  1480A에는 테스트중인 링크의 일시적인 트래픽이 USB Analyzer-to-Analysis PC 링크가 포화되지 않도록 버스트 트래픽을 원활하게 해주는 32MB FIFO 버퍼 SDRAM이 포함되어 있습니다. 분석 PC에 대한 지속적인 최대 캡처 속도는 캡처 PC의 속도에 크게 좌우됩니다.
  • 일반적으로 테스트중인 링크의 처리량이 15MB/s 미만이면 분석 FIFO는 버퍼 FIFO가 채워지지 않고 캡처 된 데이터 속도를 따라 잡을 것입니다. 캡쳐 된 데이터는 분석 PC로 전송되기 전에 항상 SDRAM FIFO에 버퍼되므로 1480A USB 분석기는 캡쳐 된 데이터를 손실하지 않습니다. (테스트중인 링크가 포화 된 경우에도 관계 없음).
  • 1480A USB 프로토콜 분석기는 새로운 소프트웨어 업그레이드가 있을 때마다 프로그래밍이 가능한 FPGA 기반입니다. 따라서 필요한 경우 로직 및 소프트웨어 업그레이드를 완전히 원격으로 배치 할 수 있습니다. 즉, 클래스 디코더 같은 고급 소프트웨어를 구입하면 업그레이드를 위해 하드웨어를 보내지 않아도됩니다.





  • PC 분석 소프트웨어는 USB 분석기 하드웨어로부터받은 데이터를 표시하므로 캡처 된 데이터 분석을 시작하기 전에 오랜 시간의 데이터 디코딩을 기다릴 필요가 없습니다. USB 트랜잭션 및 패킷이 캡처되면 PC 분석 소프트웨어의 트리보기에 추가되고 해독됩니다. 따라서 캡처 된 데이터의 이벤트 시퀀스를 매우 쉽게 이해할 수 있습니다. 상세보기는 선택된 트랜잭션 및 패킷의 세부 사항을 클릭 할 때 트리보기로 표시합니다. PC 분석 소프트웨어는 페이로드 데이터를 16 진수 형식으로 디코딩하여 16 진수보기 창에 표시합니다.  PC 분석 소프트웨어에 대한 자세한 내용을 보려면 여기를 클릭하십시오. USB 분석 소프트웨어는 무료입니다.  여기에는 소프트웨어에서 볼 수있는 샘플 LS, FS 및 HS 데이터 파일이 포함되어있어 USB 분석기 하드웨어를 구입하기 전에 소프트웨어에 익숙해 질 수 있습니다.




 분석기 박스 내용물

  • 3 피트 (1m) USB 2.0 케이블 2 개.
  • 드라이버 및 소프트웨어가 포함 된 설치 CD.
  •  1480A USB 2.0 프로토콜 분석기.

상세사양


제품가격 안내 및 구매

SKU

모델명

사양

가격(원)

구매

1480A

1480A

1480A USB 2.0 Protocol Analyzer

902,000

구매

2500A

2500A

2500A PCI Express Protocol Analyzer

9,097,000

 구매
