BioMetal Fiber( BMF 시리즈)
BioMetal Fiber는 근육과 같이 수축 및 이완하도록 고안된 섬유 모양 액추에이터(구동 장치)입니다. 이 제품의 핵심 기능은 실제 생명체와 같은 유연하고 부드러운 움직임입니다. 보통 상태에서 나일론 실처럼 부드럽고 유연하지만 전류가 흐르면 피아노 선처럼 뻣뻣 해지고 급격히 길이가 줄어 듭니다. 전류의 통과가 중단되면 부드럽게 되고 원래 길이로 복귀 학장됩니다. BMF는 주변온도를 변경하여 동작 시킬 수도 있습니다. 약 70℃로 가열하면 수축이 시작됩니다. 온도를 낮추면 원래 길이로 돌아갑니다. BMF는 안정적인 내부 구조로 인해 매우 높은 내구성을 가지며 안정적인 동작특성을 나타냅니다. 얇지만 강력한 힘을 낼 수 있는 이 제품은 밀리 및 마이크로 사이즈의 액추에이터 제작에 이상적입니다.
1. BMF 시리즈의 특징
- 전류 구동 형 광섬유 형 솔리드 스테이트 액추에이터
- 초 경량, 공간 절약형 디자인 (솔레노이드보다 수천 배 가볍고 작음)
- 총 변위 및 운동 왜곡의 최대 변위 (수축 또는 신장)가 4 %를 초과
- 강한 수축력과 복귀력
- 고 해상도 미세 이동이 가능
- 진동이 없고 소음이 없고 유연한 작동
- 작동 안정성, 긴 서비스 수명
- 저 전압에서 구동 할 수 있음
- 돌입 전류, 역기전력 또는 전자기 노이즈가 발생하지 않음
- 온도 활성화 장치로 사용 가능
- 화학적으로나 구조적으로 안정적임
- 저렴한 비용
- 아날로그 액추에이터, 릴레이, 전기 구동 밸브, 전기 자물쇠, 셔터, 발전기 전기 브레이크, 클러치 등으로 사용
- 바이메탈 형 장치, 서보 액추에이터, 서보 밸브, 마이크로 로봇 등으로 사용
- 바이메탈형 장치, 회로 차단기, 간헐적 스위치, 온도 작동식 액추에이터 등으로 사용
- 전자부품, 전기스위치, 전기볼륨 컨트롤 등으로 사용
- 범용 소형액추에이터, 초박형 액추에이터, 장난감용 소형 액추에이터, 등으로 사용
- 간략화 된 방전 가공기, 단순 용접기 등
- BMF는 마이크로 액추에이터로서 최고의 성능을 발휘함
2. BMF 시리즈의 응용 분야
BMF는 동일한 품질의 균일한 물질로 만들어지지 않습니다. 구조가 매우 구조적입니다. BMF가 얇을수록 내구성, 탄성 및 기타 성능 특성이 더 큰 경향이 있습니다. 반복적으로 작동되는 액츄에이터로 사용하기 위해서는 단일 섬유로 강력한 힘을 생성 할 필요가 있는 경우를 제외하고는 BMFl50보다 더 얇은BMF를 선택하는 것이 좋습니다.
BMF의 최대 운동 변형률은 6 %에 달할 수 있습니다. BFM을 반복적으로 작동시킬때는 위의 그림을 참조하여 적절한 범위 내에서 사용해야 합니다. 예를 들어, 회사의 마이크로 로봇인 SA-01 Silence Arm은 100,000 회 이상의 반복 작동을 허용하도록 설계되어 80MPa의 응력 하에서 BMF 100에서 5.0 %의 운동 왜곡을 사용합니다. 위의 그림에서 검정색 막대를 참조하십시오.
BMF의 서비스 수명은 하중의 크기 및 운동 왜곡과 밀접하게 관련되어 있습니다. 적절한 적재 및 이동 조건 하에서 3억회 이상의 왕복 운동을 한 경험이 있습니다. (예 : BMF100, 80gf의 하중에서 2.5 %의 운동 왜곡으로 330,000 모션이 완료 됨. 테스트가 진행 중임 테스트 조건은 회색 막대로 표시)
BMF는 비선형, 비대칭 운동(수축 및 확장)을 만듭니다. 그것은 그것을 통해 큰 전류를 공급함으로써 단열 방식으로 가열되면 그것은 빠르게 축소 될 수 있습니다. 그러나 연신율은 냉각 속도에 따라 달라지기 때문에 강제 냉각 없이는 급속히 신장 할 수 없습니다. 자체 냉각의 경우 BMF는 주위 온도와 바람의 영향을 받습니다. 아래 표에 있는 데이터는 바람이 없는 상태에서 실내 온도 20°C에서 얻은 값입니다.
작동 온도의 상한선은 65 °C ~ 70 °C입니다. 하중 조건에 따라 다릅니다. 이 한계는 바이어스를 증가시킴으로써 어느 정도 증가 될 수 있습니다. 그러나 이경우 BMF의 서비스 수명이 단축 될 수 있습니다. 작동 온도의 하한은 없습니다. 주위 온도가 낮아짐에 따라 열에 의한 구동에 필요한 전류가 증가합니다.
3. BMF 시리즈의 특성 및 사양
- 제품 이름에 BMF 다음에 오는 숫자는 마이크로 미터로 표시되는 직경 d입니다.
- 예를 들어, BMF100은 직경이 0.1mm입니다.
- BMF는 종 방향으로 균일합니다. 이러한 이유로 BMF의 단위 길이 (1m)를 기준으로 표의 수치 데이터가 대부분 결정됩니다.
- 운동 왜곡은 BMF의 전체 길이에 대한 변위 (수축 또는 팽창)의 백분율로 표시됩니다.
- 표의 수치 데이터는 장치 설계의 기준으로 사용되는 표준 값입니다. 실제 성능 특성은 작동 조건에 따라 다를 수 있습니다.
- 표의 수치 데이터는 보증 값이 아니라 참조 값입니다. 실제 수치 데이터는 BMF의 다양한 개선이 될 수 있습니다.
- 롯트 간에는 약간의 차이가 있습니다.
4. BMF 제품의 종류
1.1 BMF 단품 킷(Kit)
종류: BMF50-1m, BMF75-1m, BMF100-1m, BMF150-1m, BMF50-10m, BMF75-10m,
BMF100-10m, BMF150-10m
1.2 악세서리
종류: 아이렛 터미널 또는 슬리브 터미널, 링 터미널 또는 클림프 터미널, 풀리, 스프링
5. BMF 단품 키트 구성

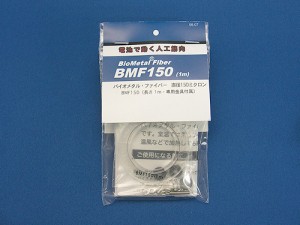

5.1 BMF 단품 키트 구성, 소 용량 ( 예1: BMF150-1m)
표시 | 부품 명 | 크기 |
(1) |
BMF 본체, BMF150-1m, |
1 meter |
(2) |
사용 매뉴얼 |

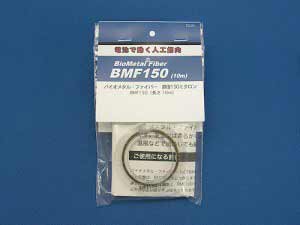

5.2. BMF 단품 키트 구성, 대 용량 (예 2 : BMF150-10m )
표시 | 부품 명 | 크기 |
(1) |
BMF 본체, BMF150-10m |
10 meter |
(2) |
사용 매뉴얼 |
6. 악세서리 종류
별도 판매 합니다.
표시 | 부품 명 |
(A1) |
아이렛 터미널 또는 슬리브 터미널 |
(A2) |
링 터미널 또는 클림프 터미널 |
(A3) |
풀리 |
(A4) |
스프링 |
Eyelet terminals for soldering the BMF and BMX series.
-------------------------------------------------------------------------------------------
021-long size added.
– Compared to 021 size, equal diameter, double length.
– Cut after crimp if it is too much longer.
– Please use 021-long size for flexible tube actuator.
021 size is no longer available.
-------------------------------------------------------------------------------------------
026 size covers all BMF and BMX series.
026 size is not suitable for Flexible tube actuator.
021-long size is suitable for flexible tube actuator.
Unit 20 pieces.
-------------------------------------------------------------------------------------------
・Inside diameter: 0.53mm, Outside diameter: 0.76mm,
Length under flange: 2.47mm、Flange diameter: 1.21mm
・After crimping: L 2.5mm, W 1.7mm
・Suitable for ALL BMF series, BMX50、BMX75、BMX100.
・It is not apply for BMX150.
------------------------------------------------------------------------------------------
・Inside diameter: 0.66mm, Outside diameter: 1.02mm, Length under flange: 2.47mm、Flange diameter: 1.58mm
・After crimping: L 2.5mm, W 2.2mm
・Suitable for ALL BMF and BMXseries.
・026 size is not suitable for Flexible tube actuator.
・021-long size is suitable for flexible tube actuator.
7. 영문매뉴얼 기술사양서 다운로드
8. 제품가격 안내 및 구매
SKU |
모델 명 |
사양 |
가격(원) |
구매 |
T2 |
BMF50-1m | BMF50, 1meter, 매뉴얼 |
44,000 |
|
T3 |
BMF75-1m |
BMF75, 1meter, 매뉴얼 |
35,970 |
|
T4 |
BMF100-1m | BMF100, 1meter, 매뉴얼 | 35,970 |
|
T5 |
BMF150-1m | BMF150, 1meter, 매뉴얼 | 35,970 |
|
T6 |
BMF50-10m |
BMF50, 10meter, 매뉴얼 |
421,300 |
|
T7 |
BMF75-10m |
BMF70, 10meter, 매뉴얼 |
355,300 |
|
T8 |
BMF100-10m |
BMF100, 10meter, 매뉴얼 |
355,300 |
|
T9 |
BMF150-10m | BMF150, 10meter, 매뉴얼 | 355,300 |
|
T35 |
링 터미널(20) |
20 pcs/bag | 8,470 | |
T39 | 아일렛 터미널(20) | 20 pcs/bag | 38,500 | |
T42 | 스프링(10) | 10 pcs/bag | 4,730 | |
T46 | 풀리(10) | 10 pcs/bag | 12,870 |
