배터리 성능분석기

배터리 성능 분석기 (UBA5)


하니테크의 협력회사이며 컴퓨터에 의한 battery 성능분석기 분야 선구자인

캐나다의 Vencon Technologies가 자신을 갖고 Battery 성능분석기 UBA5를 선보입니다.

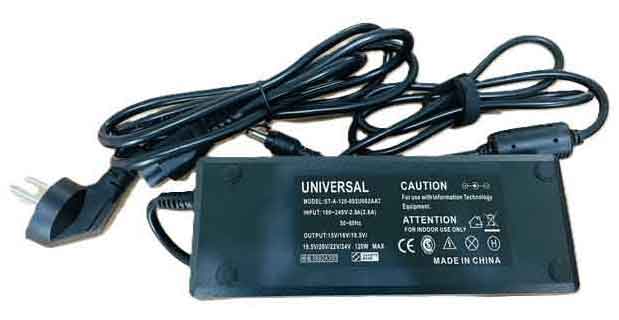

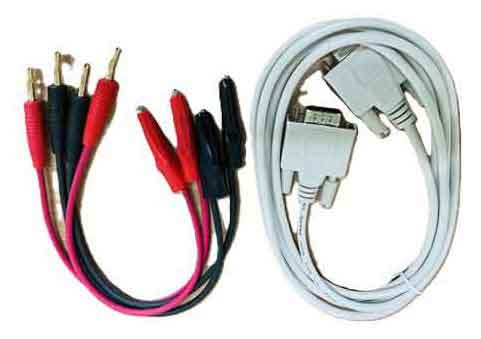

기본 구성품

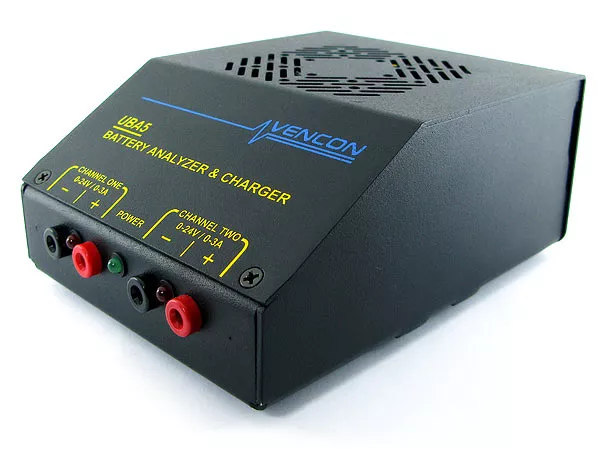

배터리 분석기 전면

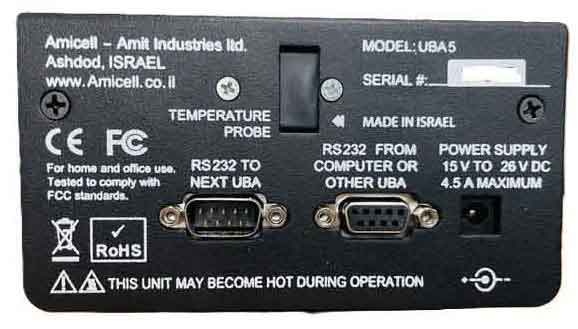

     배터리 분석기 후면








1. 새롭고 경이로운 UBA5의 소개

 UBA5 배터리 분석기는 배터리를 테스트, 조정 및 충전하고 배터리의 상태를 보여주는 테스트 보고서를 출력합니다..

 이미 배터리 전문가 인 경우 UBA5는 가장 까다로운 배터리 테스트 어플리케이션을 위한 기능을 갖추고 있습니다. 그래픽 프로그래밍 인터페이스를 통해 배터리 테스트를 필요에 따라 손쉽게 설계 할 수 있습니다. 충전 방법, 충전 및 방전 전류를 지정할 수 있습니다(정전류 또는 정전압은 피크, 시간 초과 또는 온도 종료). 테스트에서 조건부 루프를 사용할 수도 있습니다. 모든 전압, 전류 및 온도 판독 값은 표준값 형태로 파일에 저장됩니다.



UBA5의 장점은 디스플레이 또는 키보드 등 PC의 기능을 활용할 수 있다는 것입니다. 우리는 UBA5를 간단하게 유지하고 S/W에 정보를 저장합니다. UBA5는 전기 공학 석사 학위를 가진 전문 기술자로서 20 년 이상 배터리 업계에서의 경험을 갖고 있는 Vencon 회사 대표인 Marc A. Venis 씨가 디자인 했습니다.





2. UBA5 기능

  • 모든 종류 배터리, NiCd, NiMH, SLA, 납산, 리튬 이온, 리튬 폴리머 및 1차 배터리.
  • 완전 프로그래밍 가능 : 모든 충전 및 방전 전류, 전압  설정 및 충전 알고리즘.
  • 수상 경력에 빛나는 UBA 콘솔, 사용하기 쉽고 강력한 소프트웨어가 포함되어 있습니다.  배터리 분석 루틴을 그래픽으로 디자인하고  한 대의 PC에서 100 개 이상의 UBA5를 동시에 제어 할 수 있습니다.
  • 배터리 수명을 테스트하기 위해 용량을 확인하기 위해 하나의 테스트 사이클을 1000번 이상 실행할 수 있습니다.
  • 각각 배터리를 분석하거나 결합 할 수있는 2개의 채널이 제공됩니다. 무제한 충전 및 방전 전류를 위해 서로 또는 다른 UBA5와 함께 사용하십시오.
  • 업계 표준 ASCII 형식으로 모든 결과를 스프레드시트로 저장할 수 있습니다.
  • 배터리 온도 센서 옵션 : 우리의 것을 사용하거나, 귀하의 배터리를 사용하거나 배터리 내장 센서를 사용 가능합니다.
  • RoHS, FCC 승인 및 CE 마크.
  • 2 년 보증.






3. 전체 사양

  • 배터리 유형 : 모든 종류, 1차 및 2차 전지
  • 배터리 전압 : 단일 셀에서 18V(또는 그 이상)
  • 배터리 용량 : 10mAh 이상 100Ah 이하 (맞춤식 참조)
  • 충전 전류 : 채널 당 최대 2A
  • 부하 전류 : 채널 당 최대 3A/45W
  • 독립 채널 수 : 2






4. 특장점

  • Battery Analyzer는 PC의 다양하고 강력한 기능을 활용한 전문가적 장비로서 고객 여러분들의 radio, video, cellular, and notebook rechargeable batteries 등 모든 종류의 battery에 적용됩니다.
  • 사용중인 battery가 정상 상태인지 알고 싶습니까?
  • 성능을 향상시키고 싶습니까?
  • 교환이나 리싸이클을 원하십니까?
  • 사용 중인 battery 충전기가 만족하게 동작합니까






5. 이럴 때 UBA5는 해답을 찾아줍니다.

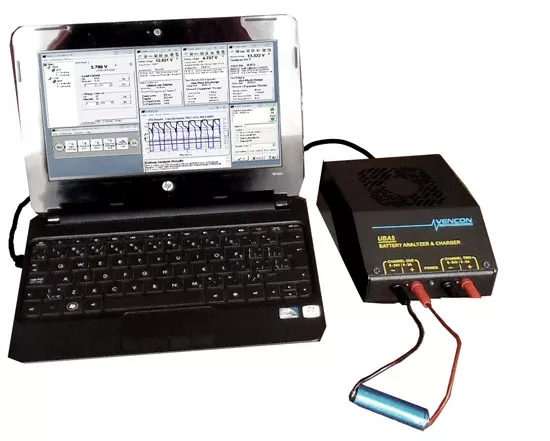

UBA5는 PC의 직렬포트에 연결하여 사용 중인 battery를 분석하고, 재생하고, 충전하는 사이클을 수행합니다. 동작은 간단하고 자동입니다. 측정 battery를 UBA5에 연결하면 소프트웨어가 최적 충,방전 파라메터를 찾아줍니다. 그 다음 UBA5는 고객의 battery를 분석하여 분석결과를 제시합니다.

UBA5는 어떤 표시장치나 키보드가 없습니다. 모든 것을 PC가 알아서 처리하여 줍니다. 어떤 다른 성능 분석기보다 경제적이며 만족할만한 성능을 보장합니다.






6. 아래 기관 또는 회사에서 성능을 인정받고 또 사용하고 있습니다.

Energizer Power Systems

Sony Electronics

Siemens Medical

Intel Corp.

Government of Canada

Royal Canadian Mounted Police

NASA

Israel Defense Force

U.S. Army & Navy

U.S. DEA & CDC

University of California






7. UBA5 제조회사, VENCON 캐나다 본사, 기술지원 Section 입니다.



          7.1. 기술 지원

 기술 지원은 단 한 번의 전화나 이메일로 이루어집니다.
 모든 UBA5는 공인 대리점에서 구입하면 평생 무료 기술 지원이 제공됩니다.
 연락처 : (416) 226-2628 또는 techsupport@vencon.com






7.2. 소프트웨어 설치 및 업그레이드





Latest UBA4 & UBA5 Version 2.10 (February, 2021)

Full Install: UBASetup2.10






7.3. 사용자 설명서


  UBA5 매뉴얼 2017-11





7.4. 참조 매뉴얼

교정( Calibration) 매뉴얼
UBA4 / UBA5의 보정은 1 년에 한 번 확인해야 합니다. 교정을 위해 당사에 다시 보내거나 이 문서에서 직접 수행하는 방법을 설명합니다.

외부 장치 설명서
(2013년 12월 업데이트)
UBA4 / UBA5에는 아날로그 입력 및 디지털 출력이 있는 외부 커넥터가 있습니다. 이 문서는 UBA4 / UBA5의 고급 사용을 위해 이를 사용하는 방법을 설명합니다.

배터리 와이어 보상 용지
(2013년 12월 업데이트)
UBA4/UBA5는 배터리 리드의 저항으로 인한 전압 강하를 보상 할 수 있습니다. 이 문서는 그 방법을 설명합니다.








7.5. 시스템 요구 사항

최소 20Meg의 여유 하드 드라이브 공간과 여유 직렬 또는 USB 포트가 있는 Microsoft Windows (Win95에서 Windows 10)를 실행하는 PC가 필요합니다.
10개 이상의 UBA5의 경우 Win2000, XP, Vista, Windows 7 (32 또는 64 비트) 또는 Windows 8/10이 설치된 최신 PC를 권장합니다.
이 소프트웨어는 Wine을 사용하는 Linux에서도 실행됩니다 (UBA 애플리케이션 노트 # 2).






8.  모델 선정 안내



Analyzer 종류

전원 공급기

포함 여부

최대 배터리 전압2

채널당 최대

방전전류/전력

(2개 채널을 병렬로

연결하면 2 배)

채널당 최대

충전 전류

(2개 채널을 병렬로

연결하면 2 배)

UBA5 yes 18.5V for lithium ion 3A / 45W 2.0A
UBA5-High Current yes 18.5V for lithium ion 12A / 45W 2.0A
UBA5-High Voltage small1 Up to 59.2V
depending on model.
2.4A or 3.0A / 45W 2.0A

1 The small power supply is for powering the UBA5 only, it does not provide the charge current.

2 The maximum battery pack voltage depends on the battery chemistry.

Notes:

  • All UBA5s come with a serial and USB cable, battery cables, software, manuals, and unlimited technical support from our engineering department.
  • All UBA5s can discharge at up to 3A per channel (2.4A for UBA5-60V/UBA5-70V) with a 45W per channel limit
  • All UBA5s can test battery packs down to a single cell, any chemistry
  • All power supplies are universal input, i.e. they work in North America, Europe, or Asia.






9. 모델별 가격표



카테고리

영문 브로슈어

전원 공급기 사양

가격()

 표준형(3A)

UBA5

19V/4.5A

1,641,200

전류형(12A)

UBA5-24A

Universal,120W

2,035,000

전압

UBA5-44V

불 포함

2,035,000

"

UBA5-60V

"

2,035,000

"

UBA5-70V

"

2,035,000

8. 제품가격 안내 및 구매

SKU

모델 명

사양

가격(원)

구매

UBA5 배터리 성능분석/충전기(표준형) ,  UBA5 Battery Analyzer & Charger, 3A/45W, Standard Type 1,641,200

구매

2588 PC제어 정밀 충,방전기 iMAX B6AC V2 Balance Charger and Discharger 82,280

구매



하니테크는  배터리 성능분석기의 전 세계 권위사인 캐나다 벤콘사의 한국 공식 대리점입니다. 저희를 통하여 벤콘사 전 제품의 신속하고 합리적인 구입, 기술지원을 받으실 수 있습니다.
