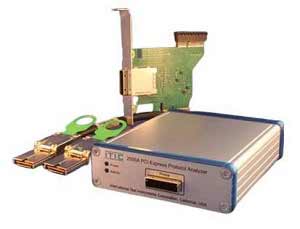

2500A PCI Express 프로토콜 분석기

---





• 포켓 크기의 PCI Express 1.1 프로토콜 분석기, 모델 2500A.
• x1, x2 및 x4 레인 폭으로 2.5Gbps를 지원합니다.
• FPGA 기반의 완전히 업그레이드 가능한 설계.
• 실시간 데이터 캡처 및 표시. PC 소프트웨어 포함.



---

독특한 고급 기능

• 계층적 프로토콜 트리 뷰는 캡처 된 USB 프로토콜 데이터를 구성하고 형식은 버스상의 실제 USB 프로토콜 항목의 내포화를 정확하게 반영합니다.  이렇게하면 USB 프로토콜에 대한 이해가 아주 쉽게 됩니다. 대부분의 다른 USB 프로토콜 분석기는 기본 블록 유형 디스플레이를 사용하므로  통신되는 복합 데이터의 전반적인 계층 구조를 알기가 어렵습니다.
• 프로토콜 항목의 FPGA 하드웨어 가속 (색인 생성)을 사용하면 즉각적인 전체 2 기가 바이트 캡처의 경우에도 사용자 정의 필터링 후 프로토콜 보기가 표시됩니다.  다른 프로토콜 분석기는 컴퓨터의 CPU를 사용하여 캡처 된 데이터를 구문 분석합니다.
• 하드웨어에서 온 디맨드 데이터를 동적으로 업로드 할 수 있으므로  처음에는 전체를 업로드 할 필요없이 기가 바이트 크기의 추적 데이터를 탐색합니다.  데이터를 PC로 전송합니다. 실제로 볼 수있는 프로토콜보기 부분만 결과적으로 2500A 장치에서 데이터 조각이 업로드됩니다.
• 매우 깊은 트리거 시퀀스 감지기로 8 개의 트리거 레벨 감지 가능하여  레벨 당 최대 2,048 바이트 또는 총 16KB입니다. 기타 프로토콜 분석기들은 일반적으로 패킷 페이로드 데이터의 몇 가지 단어에 대해서만 트리거 할 수 있습니다.
• 데이터의 여러 시간 상관보기가 동시에 사용할 수 있으므로  트랜잭션, 패킷 및 버스 레벨 세부 정보를 가장 높은 것에서 가장 낮은 것까지 쉽게 볼 수 있고 추상화 수준을 한눈에 알 수 있습니다.
• 하드웨어 가속 기능으로 추적에서 프로토콜 항목의  프로토콜 항목 유형의 필터링으로 점프뿐만 아니라  유형번호의 즉시 표시도 가능하게 합니다.
• 2500A 장치는 경쟁 PCI Express 프로토콜보다 훨씬 작습니다.
• 분석기는 주머니나 노트북 가방에 쉽게 운반 할 수 있습니다.
   (크기 / 무게 125 x 105 x 35 mm / 450g)







---

기술사양 설명

2500A PCI Express 프로토콜 분석기는 다음 기능을 지원합니다.

• PCI Express 1.1 (2.5 GBit/초) 준수
• 사용자가 선택할 수있는 x4, x2 및 x1 링크 너비 구성.
•  사용자가 선택할 수있는 2 기가 바이트 - 64 킬로바이트 캡쳐 버퍼. 선택할 수있는 캡처 버퍼 크기는 하드 디스크에 저장 될 때 더 작은 데이터 파일을 허용합니다.
• 강력한 48 MHz Cypress FX2LP 마이크로 프로세서는 캡처가 완료된 후 USB 2.0을 통해 주문형 데이터 업로드를 구현합니다. 이렇게하면 전체 추적 데이터를 오랜 시간 업로드하지 않고도 캡처 한 후 즉시 데이터를 볼 수 있습니다.
• Altera Arria II GX FPGA는 PCI Express x4 트랜시버, DDR2 메모리 컨트롤러 및 마이크로 프로세서에 대한 데이터 업로드 인터페이스를 포함합니다.
• 프로그래머블 시퀀스 디텍터 (Programmable Sequence Detectors)는 FPGA가 사전 정의 된 데이터 시퀀스뿐만 아니라 미리 정의 된 데이터 시퀀스의 위치를 검출 할 수 있도록합니다. 이렇게하면 캡쳐 후 PCI Express 프로토콜 항목 탐지의 하드웨어 가속이 수월해집니다. 이는 소프트웨어가 캡처 된 PCI 익스프레스 패킷 및 주문 세트를 찾지 않아도 완료된 캡처 후에 데이터를 매우 신속하게 표시 할 수있게 해줍니다.
• 트리거 레벨 당 최대 2048 바이트의 심층 데이터 감지 기능이있는 8 레벨 트리거는 매우 긴 데이터 시퀀스에서 트리거링을 허용합니다. 총 16Kbyte 길이의 데이터 시퀀스가 트리거 될 수 있습니다.
• TTL 호환 트리거 입/출력 포트는 외부 테스트 장비와의 동기화를 허용합니다.
• 1m (3.3ft) 케이블이있는 x4 슬롯 프로브가 포함되어 있습니다. 타사의 사용자 정의 프로브도 설계하여 2500A 장치에 연결할 수 있습니다.
• 마이크로 프로세서 펌웨어 및 FPGA 구성은 PC 응용 프로그램 소프트웨어로 자동 업데이트됩니다. 별도의 복잡한 하드웨어 재 프로그래밍이 필요하지 않습니다.

전반적으로 2500A 하드웨어 및 소프트웨어는 최대한의 효율성과 사용 편의성을 제공하도록 설계되었습니다. 하드웨어는 주머니에 들어갈 만큼 작기 때문에 소프트웨어는 사용하기가 쉽지만 패키지는 매우 유연하고 강력합니다.





---

소프트웨어 개요

• 2500A 소프트웨어는 Microsoft Windows XP 및 최신 운영 체제에서 실행됩니다. x86 및 x64 시스템이 모두 지원됩니다.
• NET Framework 2.0이 필요합니다. 2500A 소프트웨어는 다음 기능을 지원합니다.
• 트리거 위치는 캡처 버퍼 내에서 조정할 수 있습니다 (예 : 트리거 이전 또는 트리거).
• 차선 극성, 차선 매핑 및 부호 해독은 필요에 따라 조정 / 비활성화 할 수 있습니다.
• 소프트웨어는 데이터를 탐색 할 때 추적의 가시적 인 부분을 표시하는 데 필요한 데이터를 동적으로 수집합니다. 이렇게하면 사용 된 캡처 버퍼 크기에 관계없이 캡처 된 데이터를 매우 빠르고 쉽게 탐색 할 수 있습니다.
• 데이터의 여러보기는 시간 상관이 있습니다. 프로토콜보기에는 모든 트랜잭션과 트랜잭션 내에 포함 된 패킷의 계층 적보기가 표시됩니다. 레인 뷰는 테스트중인 링크에서 수신 된 원시 데이터 및 제어 문자를 표시합니다. 마지막으로 상세보기는 프로토콜보기에서 선택된 패킷의 세부 사항을 디코딩합니다. 이러한 뷰를 통해 수집 된 데이터를 가장 높은 수준의 정보 수준에서 가장 낮은 수준의 정보 수준으로 빠르고 쉽게 찾아 볼 수 있습니다.
• 추적의 모든 프로토콜 항목이 '노드 찾기'보기에 표시됩니다. 이보기는 추적의 모든 프로토콜 항목으로 직접 점프 할 수 있습니다. Node Finder는 특정 유형의 패킷을 숨기거나 표시하는 데 사용될 수도 있습니다.
• 검색보기'를 사용하면 패킷 페이로드의 바이너리 또는 문자열 데이터를 검색 할 수 있습니다. 여러 가지 검색은 소프트웨어 작업을 계속하면서 백그라운드에서 시작하고 실행할 수 있습니다. 검색보기를 사용하면 검색 결과 위치로 바로 이동할 수 있습니다.
• 마커보기'는 트리거 위치와 캡처에 추가 한 마커를 표시합니다. 마커는 프로젝트와 함께 저장되며 나중에 추적에서 재미있는 영역을 빠르게 찾을 수 있습니다.
• 프로토콜 항목 필터링을 사용하면 프로토콜보기에서 특정 프로토콜 항목 유형을 즉시 숨길 수 있습니다. 프로토콜보기의 동적 데이터 액세스로 인해 전체 2 기가 바이트 캡처의 경우에도 필터링이 매우 빠릅니다.
• 프로토콜보기 및 레인보기 데이터는 XML 형식의 파일로, CSV 형식의 클립 보드로 내보낼 수 있습니다. 이렇게하면 자신 또는 타사 소프트웨어를 통해 캡처 한 데이터를 쉽게 후 처리 할 수 있습니다.
• 시간은 절대 (캡처 시작으로부터 측정) 또는 상대 (이전 프로토콜 항목에서 측정) 모드로 표시 할 수 있습니다.
• 프로토콜보기 및 레인보기 데이터를 인쇄 미리보기 및 인쇄 할 수 있습니다.
• 최상의 성능을 위해 최신 Core i5 또는 Core i7 PC를 사용하는 것이 좋습니다. 최소 권장 PC 요구 사항은 P4 / 2GHz 컴퓨터입니다. 프로토콜 업로드 필터링 속도뿐만 아니라 데이터 업로드 속도는 빠른 컴퓨터로 향상됩니다.

---

상세사양

---
